1、应用背景

　　扬尘监测主要是针对大气中的污染物的监测，对其种类和浓度进行观察和分析，实时掌握各种污染物的动态变化以及它们对环境的影响。扬尘监测对象主要是飘尘、悬浮微粒等颗粒状的污染物以及气象参数等。对这种状态的污染物在大气环境中进行布点、采样、观察和分析等一系列质量监测工作。监测项目通常根据地区实际的区域特点、气候特点、污染源的分布情况来进行规定。针对这些现状，本公司设计研发了一套扬尘多参数（PM2.5、PM10、温度、湿度、风速、风向）的监测与信息共享系统设备。该系统主要包括三个部分：前端数据参数采集和无线传输设备、服务器接收解析和数据库、信息发布统计分析平台。

2、系统主要功能

　　⑴ 根据客户需求可对监测因子进行自由扩展和组合；

　　⑵ 自动抓取站点地理位置信息，实时更新绘制监测网络；

　　⑶ 重点污染区域实时定位；

　　⑷ 重点区域严密监测，实现24小时连续在线监测，捕捉异常排放情况；

　　⑸ 污染来源追踪及预警，及时短信通知相关责任人；

　　⑹ 自动生成监测区域范围内各监测因子实时分布图和日动态变化图；

　　⑺ 4G、lora和GPRS通信模块多种无线通讯选择；

3、系统特点

　　实时数据处理：数据实时采集、上传和存入数据库

　　准确定位：污染区域定位，及时发现污染源头；

　　污染源数据分析：数据分析，确定污染源，为外来污染源提供数据支持；

　　预警短信通知：监测点绑定相关责任人，污染来源预警及时短信通知相关责任人；

　　查询方便：可手机APP查询，也可网页查询；

　　多种质控方式结合：PreCalTM（预校准）、FieldCalTM（同步校准）和OnTheFlyTM（便携式在位校准）等质控方式相结合，同时内置温湿度和交叉干扰补偿因子，确保测量数据的准确性和有效性；

　　智能切换工作模式：太阳能电池组供电，智能切换工作模式，保障系统在不良天气情况下，一个月不间断稳定运行；

　　两级过滤系统：避免样气中异物影响气体传感器的准确性和使用寿命；

　　主动式风险控制：严密监控及反馈传感器各项运行参数的异常；

　　成本低安装简便：体积小巧耗材少，运维成本低，对安装环境无特殊要求，使得现场安装实施简单方便；

　　运维方便：气体检测及颗粒物检测模块化设计，维护方便；云端自动推送程序升级，减少运维工作量；

　　适应环境能力强：设备具有防雨、防雷和防尘的功能。

4、应用范围

　　设备应用广泛，可监测各种空气质量环境，用户可根据需要定制，如：

　　1.农业、校园等无污染区域监测预警，确定外来污染源；

　　2.环境优良区域监测，体现空气质量，宣传区域优势；

　　3.城镇居民区、重点工业企业等固定污染源区域环境监测；

　　4.城际污染物输送通道监测；

　　5.重点污染源边界输送监测；等等。

5、技术参数

　　扬尘监测系统标配传感器测量因子指标如下图所示：

6、系统架构

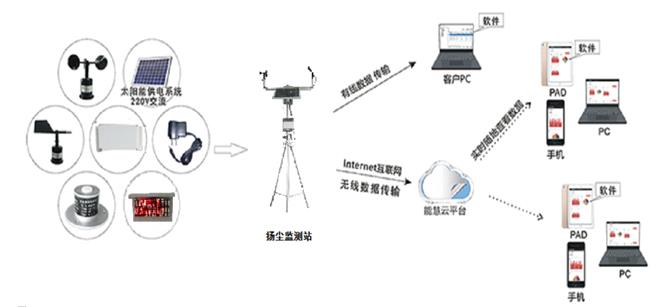

　　系统的组成如下图所示，主要包括了四个部分：采集终端、无线通讯、云服务器和数据应用。采集终端由颗粒物检测模块、气象参数传感器、无线通信模块、供电及电源管理单元等组成，气象部分可监测环境中的风速、风向、温度、湿度四个参数的变化；颗粒物部分用于监测环境当中的可吸入颗粒物PM2.5、PM10的实时浓度；数据通信部分由通信模块DTU、及INTERNET网络组成，实现数据和服务器之间的实时通讯。电源部分采用了较大功率的太阳能电池板或外接220V交流电，以及大容量的储能设备，可实现不间断工作。

　　采集终端在监测点位通过无线GPRS、lora、4G全网通多种通讯方式将数据传送到云服务器，用户可以通过手机、PAD或PC端查看相关数据。

系统结构

7、后台预览
